科普小知識丨武漢恒溫恒濕試驗箱的組成結構

　　對于恒溫恒濕試驗箱，大家應該都很熟悉，因?yàn)樗鼞?yīng)用非非常廣泛，在各行各業都能看到它的身影，主要用于可靠性環境檢測。下面我們一起學習下關于恒溫恒濕試驗箱的科普小知識：武漢恒溫恒濕試驗箱的組成結構，我們可以從整體和系統兩點來分析。

　　一：整體結構

　　武漢恒溫恒濕試驗箱整體分為，試驗室、電控柜、機倉三個組合而成；左側上方為試驗室，由保溫層試驗室內膽組成，向左單開門型式出入；電控柜位于右側，面板主要由溫度控制儀、開關按扭、故障保護指示燈組合而成；機倉置于試驗室下方，由過濾器、電磁閥、線路部分、壓縮機等配件組成。

　　二、系統結構

　　武漢恒溫恒濕試驗箱由制冷系統，加熱系統，控制系統，濕度系統，送風循環系統，和傳感器系統等組成。

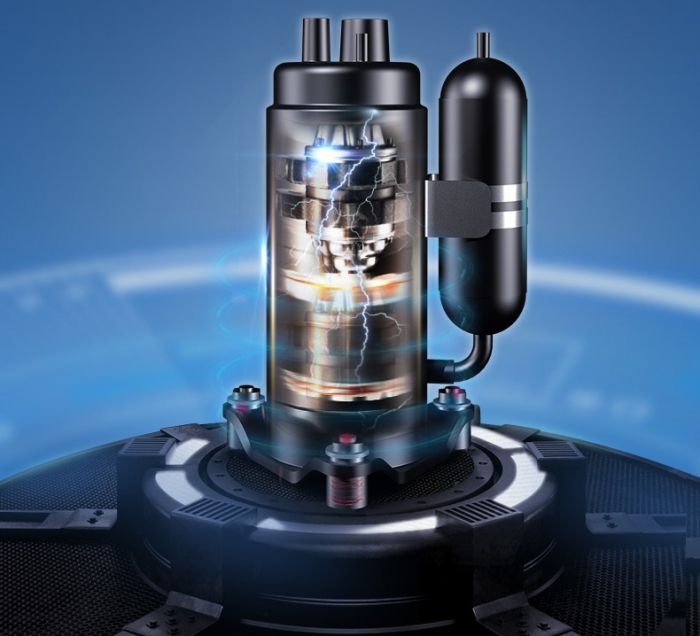

　　a.制冷系統由高溫部分和低溫部分組成，每一部分是一個相對獨立的制冷系統。高溫部分中制冷劑的蒸發吸收來自低溫部分的制冷劑的熱量而汽化；低溫部分制冷劑的蒸發則從被冷卻的對象(試驗機內的空氣)吸熱以獲取冷量。高溫部分和低溫部分之間是用一個蒸發冷凝器聯系起來，它既是高溫部分的冷凝器，也是低溫部分的冷凝器。

　　b.加熱系統采用*獨立的鎳鉻合金電加熱式，電阻率大、電阻溫度系數小，在高溫下變形小且不易脆化，自身加熱溫度可達1000～1500℃，使用壽命長。

　　c.加濕是恒溫恒濕試驗箱不同于高低溫試驗箱的最主要一部分，恒溫恒濕試驗箱采用外置隔離式，全不銹鋼鍋爐式淺表面蒸發式加濕器。除濕方式采用機械制冷除濕，將空氣冷卻到露點溫度以下，使大于飽和含濕量的水汽凝結析出，這樣就降低了濕度。

　　d.送風循環系統：空氣循環系統由耐溫低噪音空調型電機，多葉式離心風輪構成。它提供了試驗機內空氣的循環。

　　e.傳感器系統：通過箱體內置溫度濕度傳感器，采集數據，經溫度濕度控制器（微型信息處理器）調節，以達到控制所需要的溫度濕度。

　　通過以上分析，你是不是對武漢恒溫恒濕試驗箱組成結構有了全面的認識了呢？
