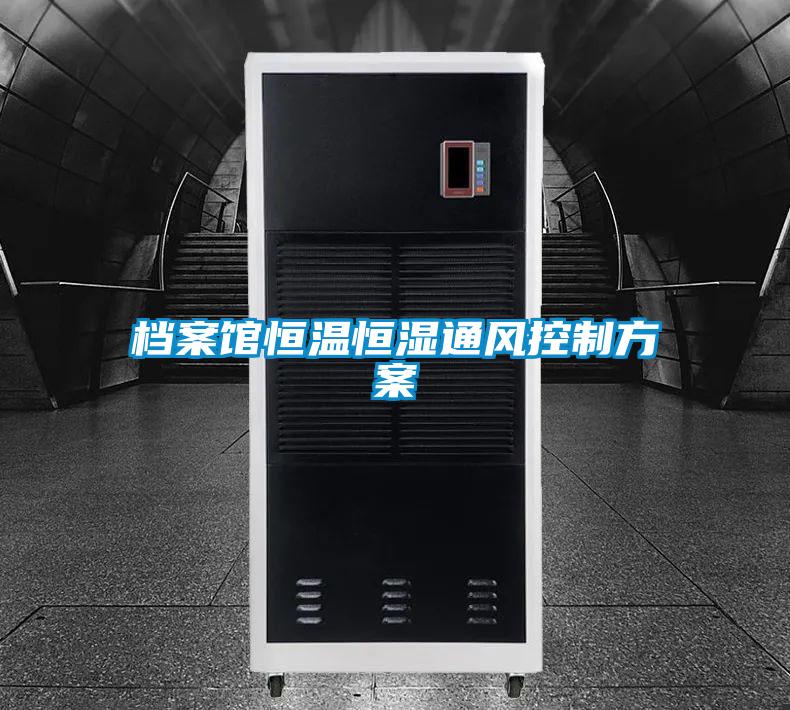

檔案館恒溫恒濕通風控制方案

　　?方案主題：

　　可在服務器端實現溫濕度智能采集，實時顯示。

　　系統可通過控制柜式或者壁掛式空調來控制恒溫。

　　控制除濕機和加濕器的啟停來控制恒濕。

　　分時間段自動控制風機啟停

　　分時段自動控制消毒機啟停。

　　可設置溫濕度控制回差，防止設備頻繁啟停損壞設備。

　　可自動進行除濕機保護。

　　支持導入地形圖，停止狀態下測點在平面圖上任意拖放。

　　支持通過客戶端局域網查看實時數據、報表打印等

　　配本公司短信貓，可實現短信報警支持同時給1-10人發告警短信。

　　支持軟件語音報警、郵件報警

　　方案原理分析：

　　RS-RJ-CON檔案庫房溫濕度控制平臺經RS485總線通過ModBus-RTU協議采集總線上的485型溫濕度測點的數據，將數據進行智能匯總、分析，將控制命令下發給總線上的RS-KT-N空調控制器從而控制柜式或者壁掛式空調，下發給RS-M88工控模塊從而控制中央空調風口及通風、消毒設備。軟件通過識別總線上485設備的ModBus地址來確認此設備類型。因此在現場施工時，要務必保證設備被設置為正確的地址。軟件可同時對16個庫房進行控制。每個庫房的設備地址都是唯一確定的。

　　RS-M88工控模塊8路輸出說明：

　　設備組成

　　1、溫濕度變送器

　　1.1產品概述

　　濟南仁碩溫濕度變送器（RS-WS-N01-1-0基礎版）具有大屏液晶顯示，溫濕度變送器采用瑞士進口原裝高品質溫濕度測量單元，傳感器具有測量精度高，抗干擾能力強等特點，保證了溫濕度變送器的優異測量性能。

　　1.2功能特點

　　采用瑞士進口的測量單元，測量精準。采用專用的485電路，通信穩定。10~30V寬電壓范圍供電，規格齊全，安裝方便。本產品液晶顯示，適用于室內環境。

　　1.3主要技術指標

　　供電電源：10~30VDC

　　濕度測量范圍：0~100%RH；溫度測量范圍：-40℃~80℃；

　　濕度精度：±3%RH(默認)；溫度精度：±0.5℃(默認)；

　　存儲環境：-40℃~80℃；輸出信號：485；

　　參數配置：軟件設置

　　2，紅外探測器

　　2.1，產品概述

　　RS-HW-N01為高穩定性被動紅外探測器。采用先進的信號分析處理技術，具有超高的探測和防誤報性能。當有入侵者通過探測區域時，探測器將自動探測區域內人體的活動。如有動態移動現象，則會產生報警，設備為485輸出，標準的Modbus-RTU協議，可二次開發。產品適合家庭住宅區、樓盤別墅、廠房、倉庫、商場、寫字樓等場所的安全防范。

　　2.2主要技術指標

　　■供電電源：10~30VDC

　　■功耗：0.4W

　　■傳感器類型：雙元熱釋紅外傳感器

　　■報警延時：30s、10s、5s輸出可選

　　■安裝方式：吸頂

　　■安裝高度：2.5~6m

　　■探測范圍：直徑6m(安裝高度3.6m時)

　　■探測角度：全方位360°

　　■信號輸出：RS485

　　■通信協議：Modbus-RTU

　　■工作環境：-10℃~50℃，≤95%，無凝露

　　3，煙感探測器

　　RS-YG-N01光電感煙火災探測報警器（以下稱報警器）能夠探測火災時產生的煙霧。報警器采用光電感煙器件及優良的生產工藝，工作穩定，外形美觀，安裝簡單，無需調試，可廣泛應用于商場、賓館、商店、倉庫、機房、住宅等場所進行火災安全檢測。報警器內置蜂鳴器，報警后可發出強烈聲響。報警器采用標準的485信號輸出，Modbus協議，支持二次開發。

　　主要技術指標

　　供電電源：10~30VDC

　　靜態功耗：0.12W

　　報警功耗：0.7W

　　報警聲響：≥80dB

　　信號輸出：RS485

　　通信協議：Modbus-RTU

　　煙霧靈敏度：1.06±.26%ＦＴ

　　符合標準：GB4715-2005

　　工作環境：-10℃~50℃，≤95%，無凝露

　　4，紅外空調遙控器

　　RS-KT-N01是一款MODBUS接口的萬能空調調溫器。帶有學習功能，可以學習空調遙控器的控制碼，從而代替遙控器對空調進行控制；RS-KT-N01帶有RS485接口支持MODBUS-RTU協議，對于支持此協議的PLC、單片機控制系統、力控、組態王、昆侖通態等組態軟件均可以通過RS-KT-N01對大部分柜式或壁掛式空調進行自動控制。

　　通過我司配套軟件可以學習99.9%的空調遙控器。

　　可學習4組按鍵功能（若需擴展請聯系我司技術）。

　　帶有485接口，可通過MODBUS-RTU協議代替遙控器對空調進行控制。

　　ModBus通信地址可設置，波特率可修改。

　　紅外發射頭與空調距離最遠可達5米。

　　RS-KT-N01設備采用寬電壓供電直流10~30V均可。

　　485通信線通信距離最遠可達2000米。

　　5，短信貓—短信報警

　　1、RS-DXM-D短信貓為我司軟件平臺所專門設計的短信告警發送設備。經過我公司特有算法，最快可支持3S一次短信發送，及時將設備告警信息告知客戶。可接入中國移動或中國聯通手機卡，2G/3G/4G均可。

　　2、通信方式RS-232串口及RS-485接口，兩路可同時使用

　　3、通信速率9600，8位數據長度，無校驗，1位停止位。

　　方案拓撲圖
